Qu’est-ce qu’un UPS
Si vous êtes arrivé jusqu’ici, c’est que vous ne savez peut-être pas encore exactement ce qu’est un UPS et comment il fonctionne.
Eh bien, il ne nous reste plus qu’à vous l’expliquer !
Commençons par la définition même d’un groupe de continuité.
Comme vous le savez, ces systèmes sont généralement appelés UPS. Cet acronyme signifie Uninterruptible Power Supply, ce qui se traduit littéralement par « source d’alimentation ininterrompue ».
Dès le nom, on comprend donc qu’il s’agit d’équipements capables de compenser une coupure de courant en fournissant une alimentation auxiliaire aux appareils électriques connectés.
En termes simples, un onduleur permet de maintenir vos périphériques allumés en cas de blackout ou de variation de tension, en garantissant une certaine autonomie et en protégeant vos équipements contre les dommages potentiels liés à un arrêt soudain.
Tout est clair ?
Parfait, entrons maintenant un peu plus dans le détail.
Comment fonctionne un groupe de continuité ups ?
Comment est-il possible que votre télévision ne s’éteigne pas alors que le reste de la maison est plongé dans le noir ?
Est-ce de la magie ? Bien sûr que non !
Le groupe de continuité est entré en action pour protéger votre précieux écran, et comprendre comment il y parvient n’est pas aussi compliqué que vous pourriez le penser.
Vous devez savoir que chaque UPS est composé en interne de trois éléments principaux :
Chargeur de batterie
Un chargeur de batterie, ou redresseur, qui convertit la tension provenant de votre réseau électrique, en la transformant de tension alternative (AC) en tension continue (DC).
Batteries
Une ou plusieurs batteries, dans lesquelles est stockée l’énergie fournie par le chargeur de batterie, afin d’être utilisée en cas d’absence de réseau.
Onduleur
Un onduleur interne, qui, en cas de blackout, prélève l’énergie des batteries, la reconvertit de tension continue (DC) en tension alternative (AC) et la fournit aux appareils connectés.
Ce sont donc les batteries internes qui continuent à alimenter vos appareils en l’absence de réseau : l’ASI est capable de détecter une coupure de courant et d’intervenir rapidement, en basculant la source d’alimentation du réseau électrique vers les batteries, avec un temps de réaction presque instantané !
Dans les grandes lignes, c’est le schéma de fonctionnement de n’importe quel UPS, même s’il peut exister certaines variations selon le type de groupe de continuité. Suivez-nous dans le chapitre suivant pour découvrir les différentes technologies d’UPS et comprendre ce qui les distingue les unes des autres.
Quels sont les différents types d’UPS ?
Sur le marché, il existe essentiellement trois grandes familles de groupes de continuité :
- UPS Offline
- UPS Line Interactive
- UPS Online
En fonction des besoins spécifiques, tels que l’environnement d’utilisation, les périphériques à connecter et le niveau de protection requis, le choix de l’onduleur le plus adapté pourra s’orienter vers une technologie plutôt qu’une autre.
UPS Offline
Également connus sous le nom de Standby UPS, les UPS Offline sont les groupes de continuité à la structure la plus simple.
En fonctionnement normal (Line Mode), les appareils connectés à l’UPS, appelés « charge », sont alimentés directement par le réseau électrique, sans aucune transformation.
En l’absence de réseau, ou lorsque la tension d’entrée sort des tolérances admises à cause d’une variation, la charge est transférée vers l’onduleur interne et donc alimentée par l’énergie absorbée depuis les batteries (Battery Mode).
Les appareils connectés continueront donc à fonctionner jusqu’à épuisement de la charge des batteries ou jusqu’au retour de l’alimentation d’entrée dans les tolérances admises par l’UPS.
Le temps d’intervention est d’environ 5 à 10 millisecondes.
Avantages
À caractéristiques équivalentes, les UPS Offline sont généralement les modèles les plus économiques disponibles sur le marché.
Parmi les avantages de cette solution, on retrouve également des dimensions compactes, un fonctionnement silencieux et une très bonne efficacité énergétique, car le chargeur de batterie ne reste pas constamment allumé.

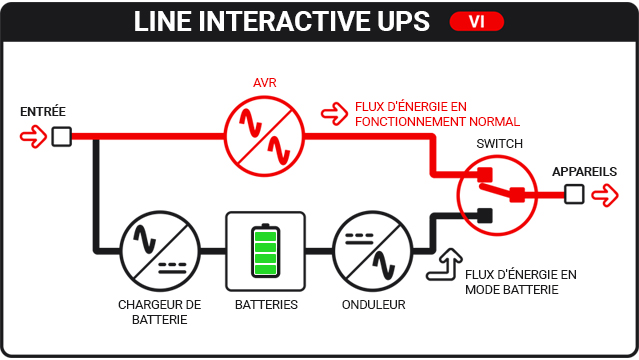

UPS Line Interactive
Les UPS Line Interactive se caractérisent par une architecture très similaire à celle des UPS Offline, mais ils en représentent une évolution grâce à l’intégration d’un circuit supplémentaire appelé AVR (Automatic Voltage Regulator).
En présence de légères variations de tension, ce dispositif régule et stabilise automatiquement la tension de sortie, en la ramenant dans la plage optimale sans qu’il soit nécessaire de passer au fonctionnement sur batterie.
En fonctionnement normal (Line Mode), la charge est alimentée par le réseau à travers le circuit AVR, qui stabilise constamment la tension de sortie en la ramenant aux valeurs prédéfinies, autour de 230 Volts.
En l’absence de réseau, ou lorsque la tension d’alimentation n’entre pas dans les tolérances admises par le circuit AVR, l’onduleur interne intervient et, grâce à l’énergie stockée dans les batteries, garantit la continuité d’alimentation de la charge connectée (Battery Mode).
Le temps d’intervention est d’environ 5 à 10 millisecondes.
Avantages
Les UPS Line Interactive sont le type le plus répandu parmi les utilisateurs non professionnels, notamment grâce à leur excellent rapport qualité/prix.
Ces modèles, tout en restant très accessibles sur le plan économique, offrent un bon niveau de protection aux appareils connectés grâce à leur fonction intégrée de stabilisation de tension.
On retrouve également plusieurs avantages typiques des UPS Offline, comme la simplicité d’utilisation, les dimensions réduites et la haute efficacité énergétique lors du fonctionnement sur secteur.

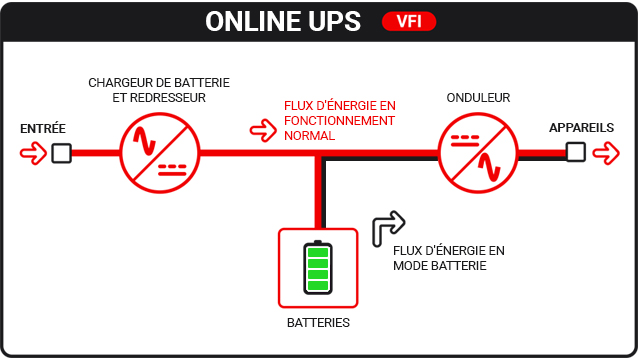

UPS Online
Les groupes de continuité Online se distinguent par une technologie plus évoluée que les modèles Offline et Line Interactive, et garantissent une protection absolue aux appareils connectés.
Ce type d’UPS est également appelé à double conversion, car il effectue en continu une double conversion de la tension (alternative/continue/alternative), même en présence du réseau en entrée.
En fonctionnement normal (Line Mode), la charge est tout de même alimentée par les batteries, qui sont simultanément rechargées en continu par la tension d’entrée.
En cas d’absence de réseau ou de variations de tension importantes, le redresseur est exclu du circuit et les batteries continuent à alimenter la charge de manière autonome (Battery Mode).
Dans ce cas, le temps d’intervention est donc pratiquement nul.
Avantages
Les UPS Online représentent un investissement plus important sur le plan économique, mais constituent aujourd’hui la meilleure technologie disponible sur le marché, principalement destinée aux utilisateurs professionnels.
Grâce au processus de double conversion, les UPS Online garantissent en effet un courant entièrement régénéré : l’alimentation de sortie est parfaite et indépendante de celle d’entrée, aussi bien en tension qu’en fréquence, et donc de meilleure qualité que celle provenant du réseau électrique domestique classique.
Le temps de commutation nul et la capacité à générer en permanence une forme d’onde sinusoïdale pure en sortie sont d’autres atouts de cette technologie, pour une protection maximale des appareils électroniques connectés.
